Giải đáp máy biến áp cách ly là gì? Cấu tạo và nguyên lý chống giật

Thế nào là máy biến áp cách ly? Nguyên lý hoạt động của máy là gì?Máy biến áp cách ly là thiết bị quan trọng trong hệ thống điện, giúp tạo ra sự cách ly giữa nguồn điện đầu vào và đầu ra nhằm tăng độ an toàn khi sử dụng. Không chỉ hoạt động dựa trên nguyên lý cảm ứng điện từ, thiết bị còn góp phần giảm nguy cơ điện giật và hạn chế nhiễu điện ảnh hưởng đến thiết bị. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý chống giật cũng như các ứng dụng thực tế của máy biến áp cách ly.

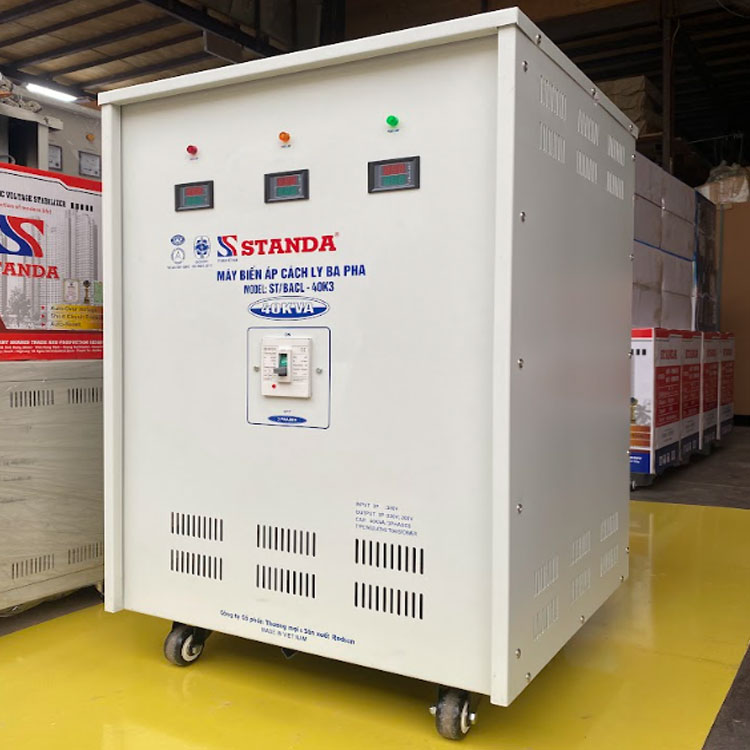

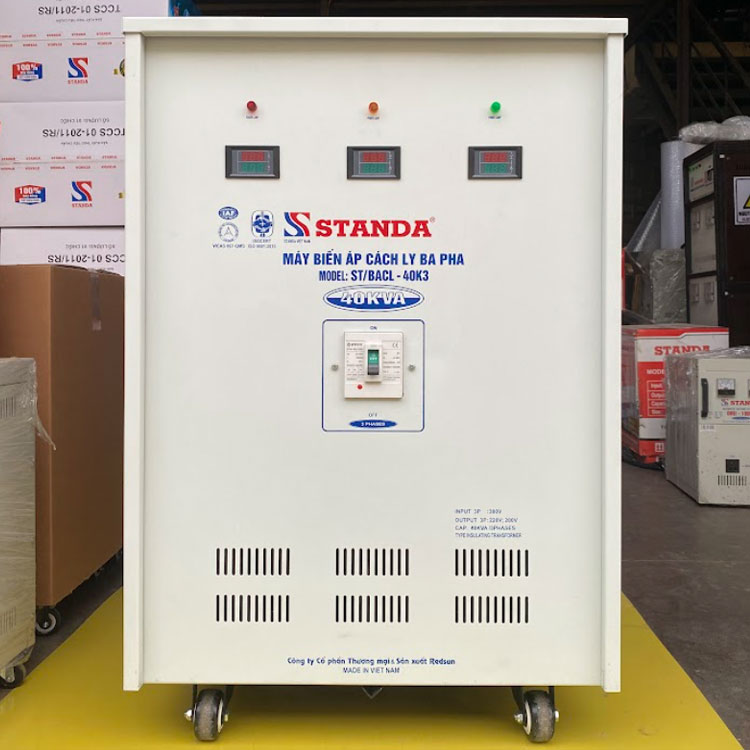

Máy biến áp cách ly là gì?

Máy biến áp cách ly là gì là thiết bị điện sử dụng nguyên lý cảm ứng điện từ để truyền năng lượng từ nguồn điện đầu vào sang đầu ra mà không có sự kết nối trực tiếp về điện giữa hai mạch. Nhờ cấu trúc gồm hai cuộn dây riêng biệt (cuộn sơ cấp và cuộn thứ cấp) quấn trên cùng một lõi từ, thiết bị tạo ra sự cách ly hoàn toàn giữa nguồn và tải, giúp hạn chế dòng rò và tăng độ an toàn khi sử dụng.

Khác với các loại biến áp thông thường chỉ tập trung vào việc biến đổi điện áp, máy biến áp cách ly có mục tiêu chính là cách ly điện giữa đầu vào và đầu ra. Điều này đặc biệt quan trọng trong các hệ thống yêu cầu an toàn cao, giúp giảm nguy cơ điện giật và hạn chế ảnh hưởng của nhiễu điện từ nguồn lưới đến thiết bị.

Trong thực tế, máy biến áp cách ly có thể được thiết kế với tỉ số biến áp 1:1 (không thay đổi điện áp) hoặc kết hợp vừa cách ly vừa thay đổi điện áp (ví dụ 220V xuống 110V). Nhờ đó, thiết bị được ứng dụng rộng rãi trong gia đình, phòng thí nghiệm, hệ thống âm thanh, thiết bị y tế và các môi trường kỹ thuật cần nguồn điện ổn định, an toàn.

Cấu tạo của máy biến áp cách ly

Máy biến áp cách ly được thiết kế với cấu trúc đơn giản nhưng đảm bảo nguyên lý cách ly điện hoàn toàn giữa đầu vào và đầu ra. Các thành phần chính của thiết bị bao gồm lõi từ và hai hệ cuộn dây độc lập, kết hợp với hệ thống cách điện và vỏ bảo vệ nhằm đảm bảo an toàn trong quá trình vận hành.

Lõi từ (lõi thép kỹ thuật điện)

Lõi từ là bộ phận trung tâm của máy biến áp cách ly, thường được chế tạo từ các lá thép kỹ thuật điện ghép lại với nhau nhằm giảm tổn hao do dòng điện xoáy. Lõi từ có nhiệm vụ dẫn từ thông sinh ra từ cuộn sơ cấp sang cuộn thứ cấp, giúp quá trình truyền năng lượng diễn ra hiệu quả. Chất lượng lõi từ ảnh hưởng trực tiếp đến hiệu suất hoạt động, độ ổn định và khả năng tiết kiệm điện của máy biến áp.

Cuộn dây sơ cấp và thứ cấp

Máy biến áp cách ly gồm hai cuộn dây chính: cuộn sơ cấp (đầu vào) và cuộn thứ cấp (đầu ra). Hai cuộn dây này được quấn riêng biệt trên lõi từ và không có sự kết nối trực tiếp về điện. Cuộn sơ cấp nhận điện áp từ nguồn điện lưới, tạo ra từ trường biến thiên trong lõi từ. Từ trường này sẽ cảm ứng sang cuộn thứ cấp để tạo ra điện áp đầu ra. Chính sự tách biệt giữa hai cuộn dây là yếu tố cốt lõi tạo nên khả năng cách ly điện của thiết bị.

Lớp cách điện và vật liệu cách ly

Để đảm bảo an toàn, giữa các lớp dây quấn và giữa hai cuộn dây luôn có lớp vật liệu cách điện chuyên dụng như giấy cách điện, nhựa hoặc sơn cách điện. Lớp này giúp ngăn ngừa hiện tượng phóng điện, rò điện và đảm bảo thiết bị hoạt động ổn định trong điều kiện tải liên tục. Chất lượng hệ thống cách điện là yếu tố quan trọng quyết định độ an toàn và tuổi thọ của máy biến áp cách ly.

Vỏ bảo vệ và hệ thống tản nhiệt

Vỏ ngoài của máy biến áp thường được làm từ kim loại sơn tĩnh điện hoặc vật liệu chịu nhiệt, có tác dụng bảo vệ các bộ phận bên trong khỏi tác động môi trường và va đập cơ học. Đồng thời, thiết kế vỏ còn hỗ trợ tản nhiệt trong quá trình vận hành, giúp thiết bị hoạt động ổn định và tránh quá nhiệt.

Nguyên lý chống giật của máy biến áp cách ly

Máy biến áp cách ly giúp giảm nguy cơ điện giật nhờ cơ chế tách biệt hoàn toàn về điện giữa nguồn và tải. Thay vì truyền điện trực tiếp qua dây dẫn, thiết bị sử dụng cảm ứng điện từ để truyền năng lượng, từ đó hạn chế đường dẫn dòng điện rò có thể gây nguy hiểm cho người sử dụng. Tuy nhiên, cần hiểu đúng rằng khả năng “chống giật” của biến áp cách ly là giảm thiểu rủi ro, không phải loại bỏ hoàn toàn mọi nguy cơ.

Nguyên lý cảm ứng điện từ tạo ra sự cách ly

Máy biến áp cách ly hoạt động dựa trên nguyên lý cảm ứng điện từ giữa hai cuộn dây độc lập. Khi dòng điện xoay chiều đi vào cuộn sơ cấp, nó tạo ra từ trường biến thiên trong lõi từ. Từ trường này cảm ứng sang cuộn thứ cấp và tạo ra điện áp đầu ra mà không cần kết nối điện trực tiếp giữa hai mạch.

Chính cơ chế truyền năng lượng “gián tiếp” này tạo nên sự cách ly điện hoàn toàn, giúp ngăn chặn dòng điện truyền thẳng từ nguồn sang tải. Nhờ đó, nếu xảy ra sự cố ở phía nguồn, nguy cơ lan truyền trực tiếp sang thiết bị và người sử dụng sẽ được giảm đáng kể.

Vì sao cách ly giúp giảm nguy cơ điện giật

Trong hệ thống điện thông thường, nguy cơ điện giật xảy ra khi cơ thể người trở thành một phần của mạch điện, cho phép dòng điện đi qua. Với máy biến áp cách ly, đầu ra không còn liên kết trực tiếp với nguồn điện lưới và đất (ground), nên mạch điện kín khó hình thành hơn khi có tiếp xúc một điểm.

Điều này có nghĩa là nếu người dùng chạm vào một cực của đầu ra, dòng điện khó có thể đi qua cơ thể để tạo thành mạch hoàn chỉnh, từ đó giảm nguy cơ bị điện giật. Ngoài ra, khả năng cách ly còn giúp hạn chế dòng rò và giảm ảnh hưởng của nhiễu điện từ, góp phần tăng độ an toàn cho hệ thống.

Giới hạn của khả năng chống giật cần lưu ý

Mặc dù giúp tăng độ an toàn, máy biến áp cách ly không thể “chống giật tuyệt đối”. Nếu người dùng đồng thời chạm vào cả hai cực đầu ra của biến áp, mạch điện vẫn có thể được hình thành và gây nguy hiểm.

Ngoài ra, trong trường hợp thiết bị bị hư hỏng cách điện, lắp đặt sai kỹ thuật hoặc sử dụng trong môi trường ẩm ướt, nguy cơ rò điện vẫn có thể xảy ra. Vì vậy, cần sử dụng đúng cách, kết hợp với các thiết bị bảo vệ khác như cầu dao chống rò (ELCB/RCD) và tuân thủ quy định an toàn điện để đảm bảo hiệu quả bảo vệ tối đa.

Ứng dụng của máy biến áp cách ly phù hợp

Nhờ khả năng cách ly điện và giảm nhiễu hiệu quả, máy biến áp cách ly được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ dân dụng đến công nghiệp và các hệ thống kỹ thuật chuyên sâu. Tùy theo nhu cầu sử dụng và mức độ yêu cầu về an toàn điện, thiết bị này có thể được ứng dụng linh hoạt để bảo vệ con người và thiết bị điện.

Ứng dụng trong gia đình và thiết bị điện tử

Trong môi trường gia đình, máy biến áp cách ly thường được sử dụng để cấp nguồn cho các thiết bị điện tử có giá trị cao hoặc nhạy cảm với nhiễu điện như tivi, dàn âm thanh, máy tính hoặc thiết bị nội địa sử dụng điện áp khác biệt.

Việc sử dụng biến áp cách ly giúp giảm nguy cơ rò điện, hạn chế nhiễu từ điện lưới và đảm bảo thiết bị hoạt động ổn định hơn. Đặc biệt, trong các khu vực có điện áp không ổn định hoặc hệ thống điện cũ, thiết bị này đóng vai trò như một lớp bảo vệ bổ sung, giúp tăng độ an toàn khi sử dụng điện.

Ứng dụng trong môi trường kỹ thuật, công nghiệp

Trong các môi trường kỹ thuật như phòng thí nghiệm, phòng thu âm, hệ thống máy móc chính xác hoặc thiết bị y tế, máy biến áp cách ly là thành phần quan trọng để đảm bảo nguồn điện “sạch” và ổn định.

Ngoài ra, trong lĩnh vực công nghiệp, thiết bị còn được sử dụng để cách ly các mạch điều khiển, bảo vệ hệ thống khỏi nhiễu điện và giảm nguy cơ sự cố lan truyền giữa các thiết bị. Điều này giúp nâng cao độ tin cậy của toàn bộ hệ thống, đồng thời đảm bảo an toàn cho người vận hành trong quá trình làm việc.

Nếu bạn đang tìm kiếm máy biến áp cách ly chất lượng, hoạt động ổn định và đảm bảo an toàn điện, STANDA là địa chỉ đáng tin cậy để tham khảo. Tại đây cung cấp đa dạng các dòng biến áp cách ly từ dân dụng đến công nghiệp, với thông số rõ ràng, độ bền cao và khả năng vận hành ổn định. Bên cạnh đó, đội ngũ tư vấn chuyên môn sẽ hỗ trợ bạn lựa chọn đúng công suất và giải pháp phù hợp, giúp tối ưu hiệu quả sử dụng và bảo vệ thiết bị lâu dài.

Như vậy, câu hỏi về “Thế nào là máy biến áp cách ly?” đã được Standa giải đáp chi tiết đến quý bạn đọc. Nếu muốn được tư vấn, giải đáp và chọn mua sản phẩm chất lượng, quý khách hàng hãy liên hệ với chúng tôi ngay qua hotline 0917.15.17.52.

……………………………………………………..
